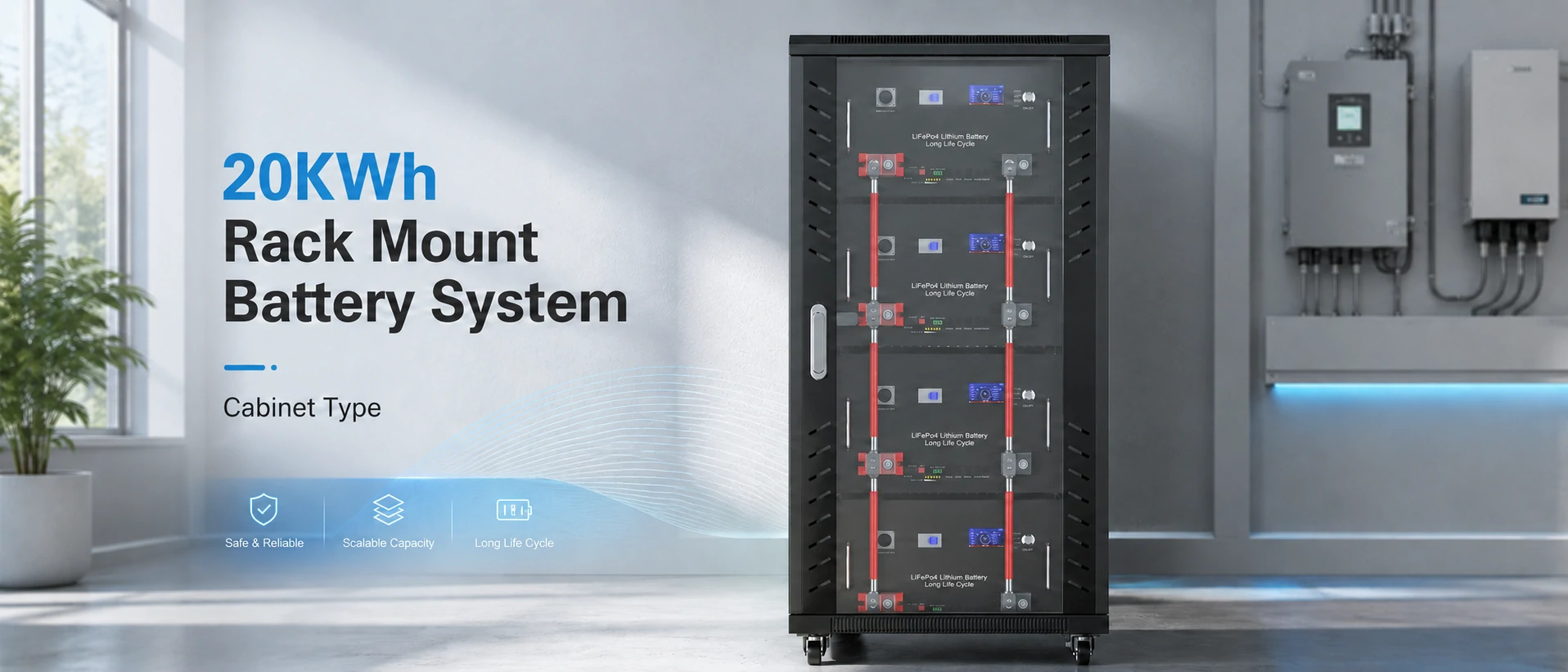

Avepower 20kWh Système de batteries en rack pour stockage solaire (type armoire)
Le Avepower 20kWh Ce système de batteries est conçu pour une installation organisée en armoire, le stockage d'énergie solaire, l'alimentation de secours et les petits projets de batteries commerciales. Le système combine une armoire universelle avec quatre 51.2V 280Ah 5kWh LiFePO4 Des modules de batteries montés en rack, offrant aux installateurs et aux clients de projets une solution de stockage d'énergie basse tension plus propre, plus sûre et plus évolutive.
Chaque module de batterie est construit avec 280Ah LiFePO4 cellules, une 16SStructure de pack 1P et un Paceex 200A carte de protection. Le système prend en charge Bluetooth et WiFi surveillance, un écran à bouton bleu de 3.2 pouces, RS485/RS232/CAN la communication, 200A Interrupteur pneumatique, port de maintenance et accessoires de câblage pratiques au niveau de l'armoire pour le raccordement de l'onduleur.
- 4 × 5kWh LiFePO4 modules de batterie
- 280Ah LiFePO4 cellules
- Paceex 200A BMS panneau de protection
- Bluetooth et WiFi Stack monitoring
- Écran à boutons bleus de 3.2 pouces
- RS485 / RS232 / CAN communication
- Câble de sortie d'onduleur 600 A pour le raccordement au système
Certificat: CE | CB | FDS | UN38.3
- Compatible Bluetooth et Wi-Fi
- 100% personnalisé
- Jusqu'à 16 unités en parallèle
- Plus de 8000 cycles à 80 % de profondeur de décharge
Conçu pour les projets de stockage solaire et d'alimentation de secours
Le Avepower 20kWh Ce système de batteries convient aux projets nécessitant une grande capacité de stockage, une installation soignée dans les armoires et un raccordement aisé à l'onduleur. Il permet de stocker l'énergie solaire pendant la journée et de fournir de l'électricité le soir, lors des pics de consommation ou en cas de coupure de réseau.
Ce système est particulièrement adapté aux salles de stockage d'énergie résidentielles, aux villas, aux bâtiments hors réseau, aux petits systèmes de secours commerciaux, aux locaux techniques de télécommunications, aux exploitations agricoles, aux ateliers et aux projets de batteries solaires réalisés par des installateurs. Comparée à l'installation de plusieurs modules de batteries séparés sur site, la solution en armoire permet un câblage plus propre et facilite l'inspection, la gestion et l'extension du système.
20kWh- Système d'armoire de classe avec quatre modules de batterie
Cette 20kWh L'armoire à piles utilise quatre 280Ah LiFePO4 Modules de batterie installés dans une armoire universelle C0411 27U. Chaque module fournit 5kWhcapacité de stockage d'énergie de classe - tandis que l'armoire complète offre une capacité de 20kWhSystème de batterie de classe - pour une autonomie prolongée et une autoconsommation solaire quotidienne plus élevée.

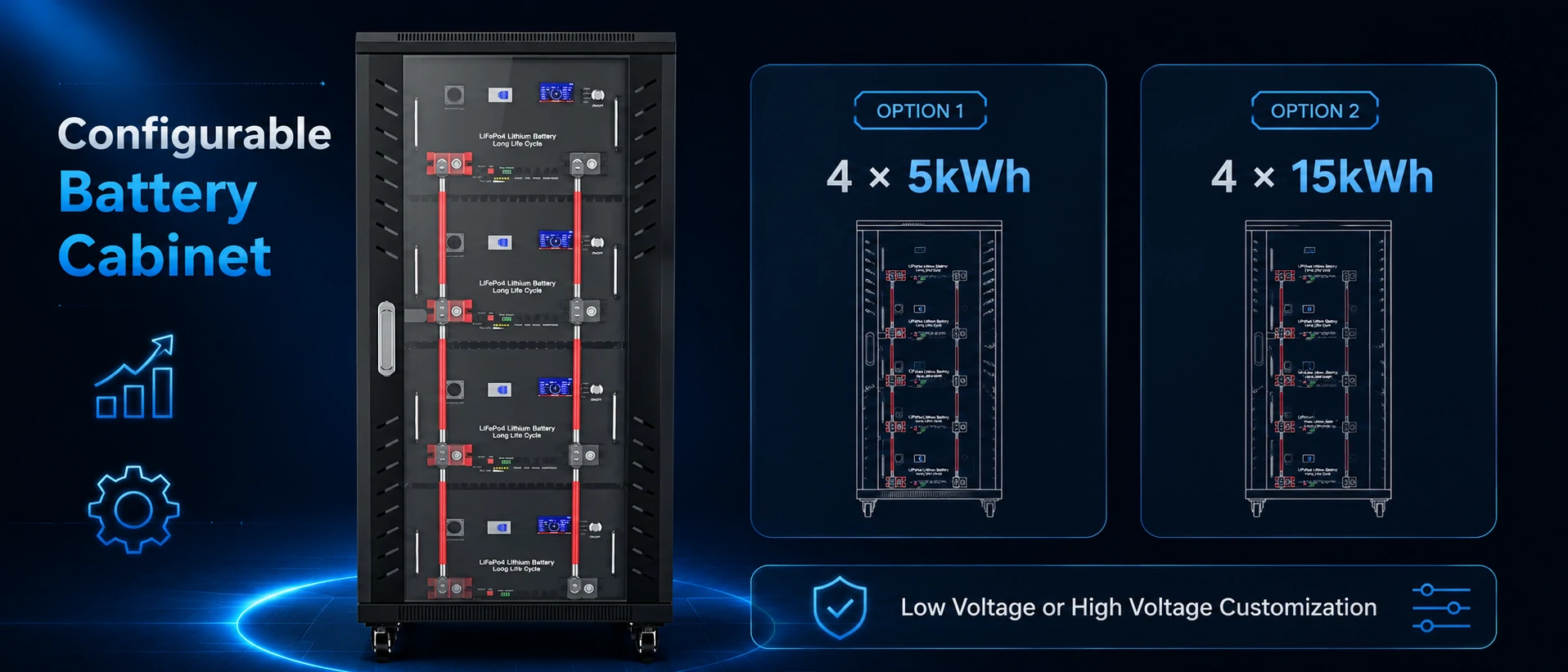

Armoire à batteries configurable pour répondre aux besoins flexibles des projets
Ce batterie de montage en rack L'armoire peut être personnalisée avec 4 × 5kWh ou 4 × 15kWh Les modules de batteries offrent aux installateurs, distributeurs et développeurs de projets une plus grande flexibilité pour diverses applications de stockage d'énergie. La conception de l'armoire permet une personnalisation basse et haute tension, facilitant ainsi l'adaptation à différents systèmes d'onduleurs, capacités de projet et exigences d'installation.
200A BMS pour un fonctionnement plus sûr de la batterie
Chaque module de batterie est équipé d'un 200A Carte de protection pour une charge, une décharge et un fonctionnement du système plus sûrs. BMS contribue à protéger la batterie contre les risques de surcharge, de décharge excessive, de surintensité et liés à la température.

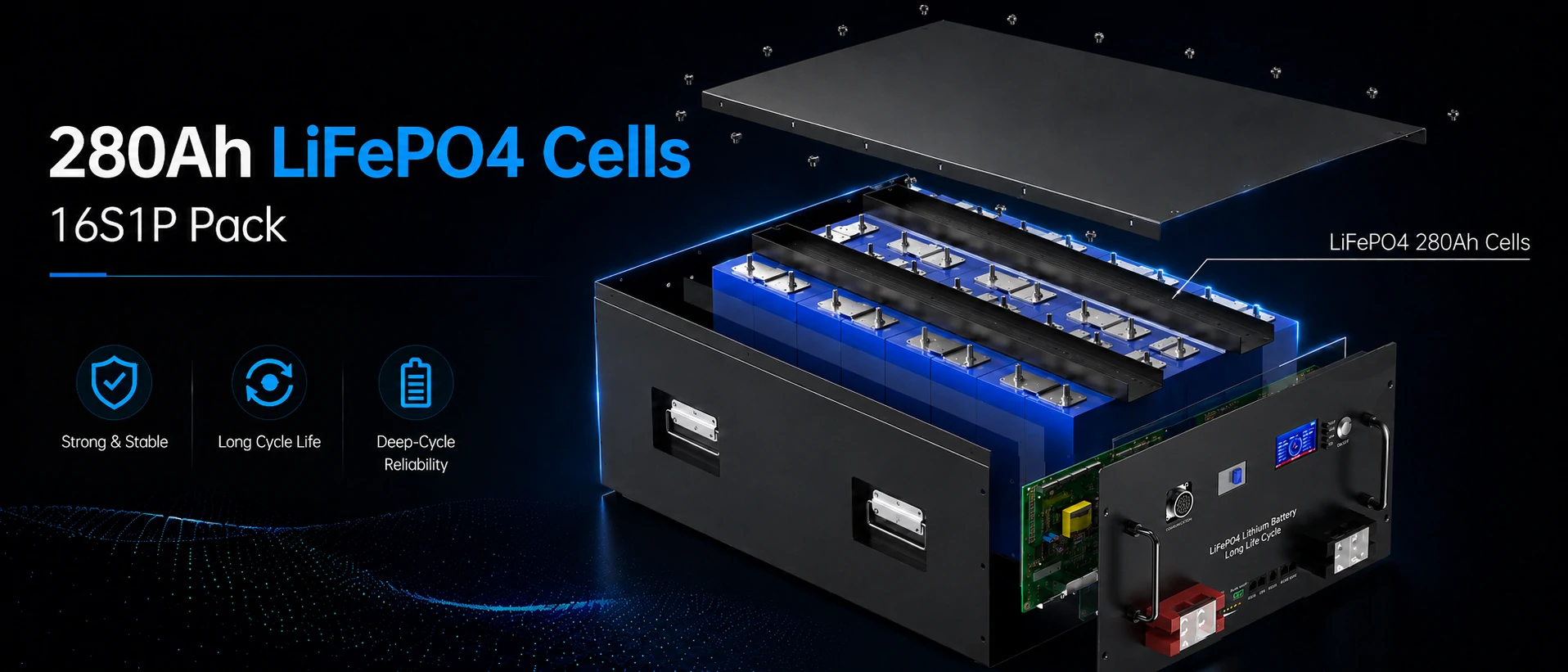

280Ah LiFePO4 Cellules dans un 16SPack 1P
Chaque module de batterie utilise 280Ah LiFePO4 des cellules avec un 16SStructure du pack 1P. LiFePO4 La chimie est largement utilisée dans les systèmes de stockage d'énergie solaire car elle convient aux cycles de charge et de décharge profonds, à l'alimentation de secours à long terme et aux applications d'autoconsommation solaire quotidienne.
Le 280Ah Le format des cellules confère à chaque module de batterie une base de capacité solide tout en maintenant la compatibilité du système avec 51.2V Plateformes d'onduleurs basse tension. Pour les installateurs et les intégrateurs de systèmes, cela simplifie la conception des projets lors de la construction de systèmes de stockage solaire de type armoire.
Bluetooth et WiFi Surveillance pour une gestion système simplifiée
Les 20kWh Le système de batterie prend en charge Bluetooth et WiFi Le système de surveillance facilite le contrôle de l'état de la batterie par les installateurs et les utilisateurs lors de la mise en service, de l'utilisation quotidienne et de la maintenance. Les informations clés concernant la batterie sont consultables via l'écran intégré ou l'interface de surveillance, selon la configuration finale du système.
Cela permet aux utilisateurs de vérifier plus facilement l'état de fonctionnement sans avoir à ouvrir fréquemment l'armoire. Pour les installateurs, Bluetooth et WiFi Ces fonctions peuvent également réduire le temps d'inspection sur site et rendre le support après-vente plus efficace.

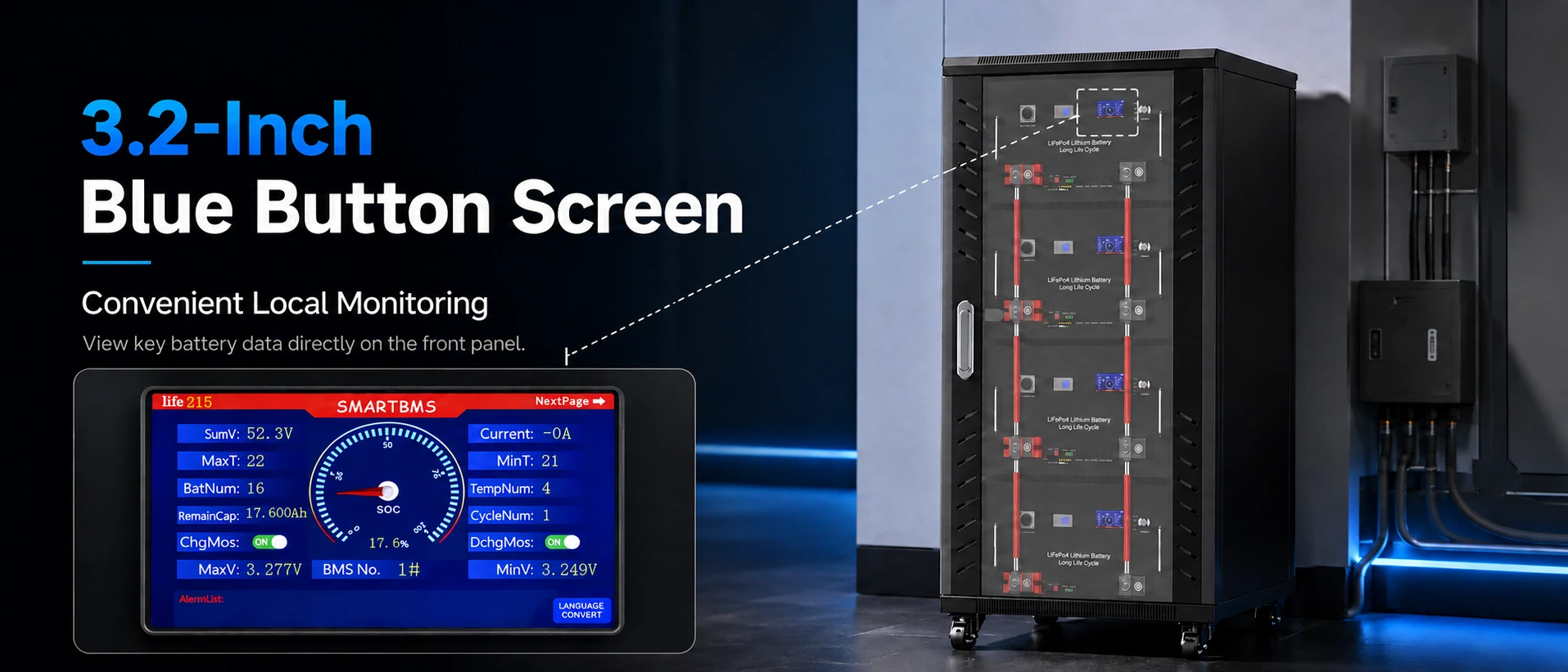

Écran à boutons bleus de 3.2 pouces pour la surveillance locale
Chaque module de batterie est équipé d'un écran à boutons bleus de 3.2 pouces permettant la surveillance locale de la batterie. Lors de l'installation, de la mise en service et de la maintenance, cet écran permet aux techniciens de consulter les informations de base de la batterie directement depuis le panneau avant.
L'écran peut afficher des informations pratiques telles que l'état de la batterie, la tension, le courant, l'état des alarmes et les données de fonctionnement, selon la configuration finale. BMS Cette configuration rend le système plus pratique pour les salles d'équipements, les salles de stockage d'énergie résidentielles, les armoires de télécommunications et les petits projets de batteries commerciales.
CC-CV Charge avec un courant de charge maximal de 150 A par module
Chaque projet récompensé par un 51.2V 280Ah Le module de batterie utilise CC-CV Ce chargeur prend en charge une tension de charge de 58.4 V. Entre 0 °C et 10 °C, le courant de charge standard est de 56 A. Entre 10 °C et 45 °C, le courant de charge maximal peut atteindre 150 A lorsque l'onduleur, le chargeur, la section du câble et les paramètres de protection du système sont correctement configurés.
200A Courant de décharge maximal par module
Chaque module de batterie supporte un courant de décharge standard de 140 A et jusqu'à 200A Courant de décharge maximal. Ce système convient donc aux projets de stockage solaire nécessitant une capacité de sortie supérieure à celle des systèmes de secours à batterie unique de plus petite taille.
Au niveau de l'armoire, le système comprend des barres omnibus en cuivre et un câble de sortie d'onduleur de 600 A. La puissance de sortie finale du système doit être adaptée à la puissance nominale de l'onduleur, aux dispositifs de protection, à la conception du câblage et à l'environnement d'installation. Conformément à la configuration fournie, l'armoire peut être utilisée avec des onduleurs d'une puissance inférieure à 30 kW si la conception globale du système est correctement réalisée.
RS485 RS232 CAN Communication pour l'intégration de l'onduleur
Les 20kWh Les modules de batterie prennent en charge RS485, RS232 et CAN La communication permet au système de batteries de se connecter aux onduleurs et aux équipements de surveillance compatibles. Ces options de communication permettent à l'onduleur de lire les données de la batterie, de gérer la logique de charge et de décharge et d'améliorer la coordination du système. Avepower peut prendre en charge la configuration de la communication en fonction de la marque de l'onduleur, des exigences du protocole et de l'application du projet.

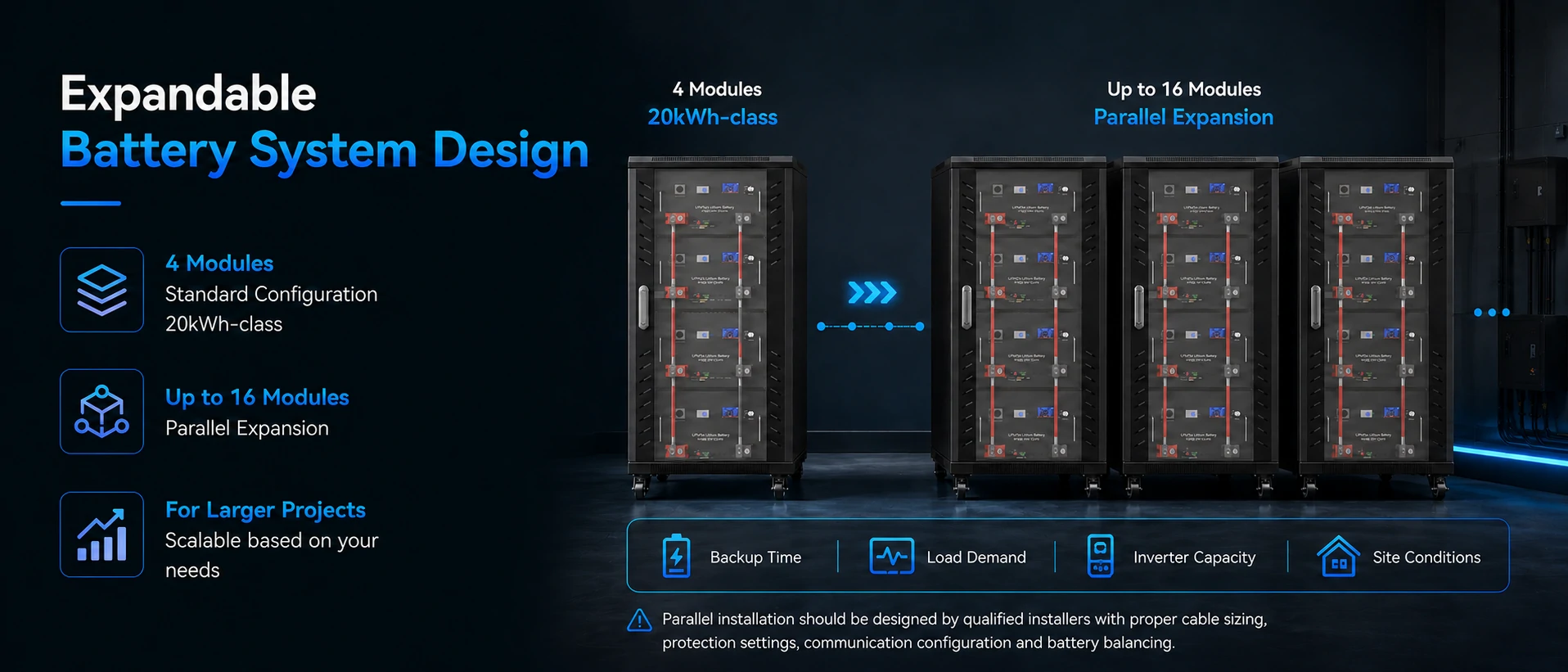

Conception de systèmes de batteries extensibles
Cette armoire 27U est livrée avec quatre 51.2V 280Ah 5kWh modules de batterie en standard 20kWh-configuration de classe. La conception du module prend également en charge l'extension parallèle, avec jusqu'à 16 modules de batterie pris en charge selon la configuration du système.

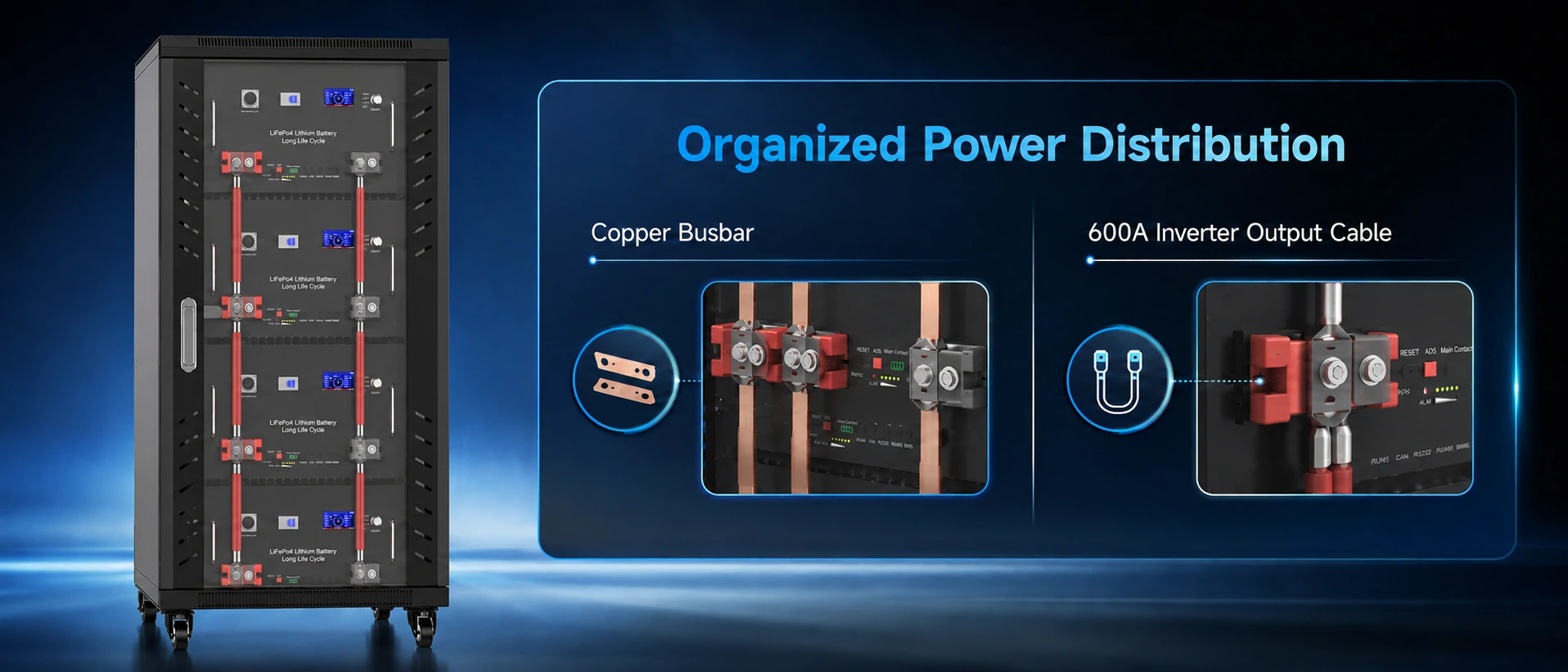

Barre omnibus en cuivre et câble de sortie d'onduleur 600 A
L'armoire est équipée de deux barres omnibus en cuivre, chacune mesurant 5.0 mm d'épaisseur × 25 mm de largeur × 1000 mm de longueur. La configuration des barres omnibus en cuivre permet la collecte du courant au niveau du système dans la plage de surintensité nominale.
Le système comprend également un câble de sortie pour onduleur de 600 A, de section 75 mm² et d'une longueur de 1.5 mètre. Ceci simplifie le raccordement entre l'armoire à batteries et l'onduleur. Pour l'installation finale, le cheminement des câbles, les dispositifs de protection et la compatibilité de l'onduleur doivent être vérifiés par des installateurs qualifiés, conformément aux normes électriques locales.

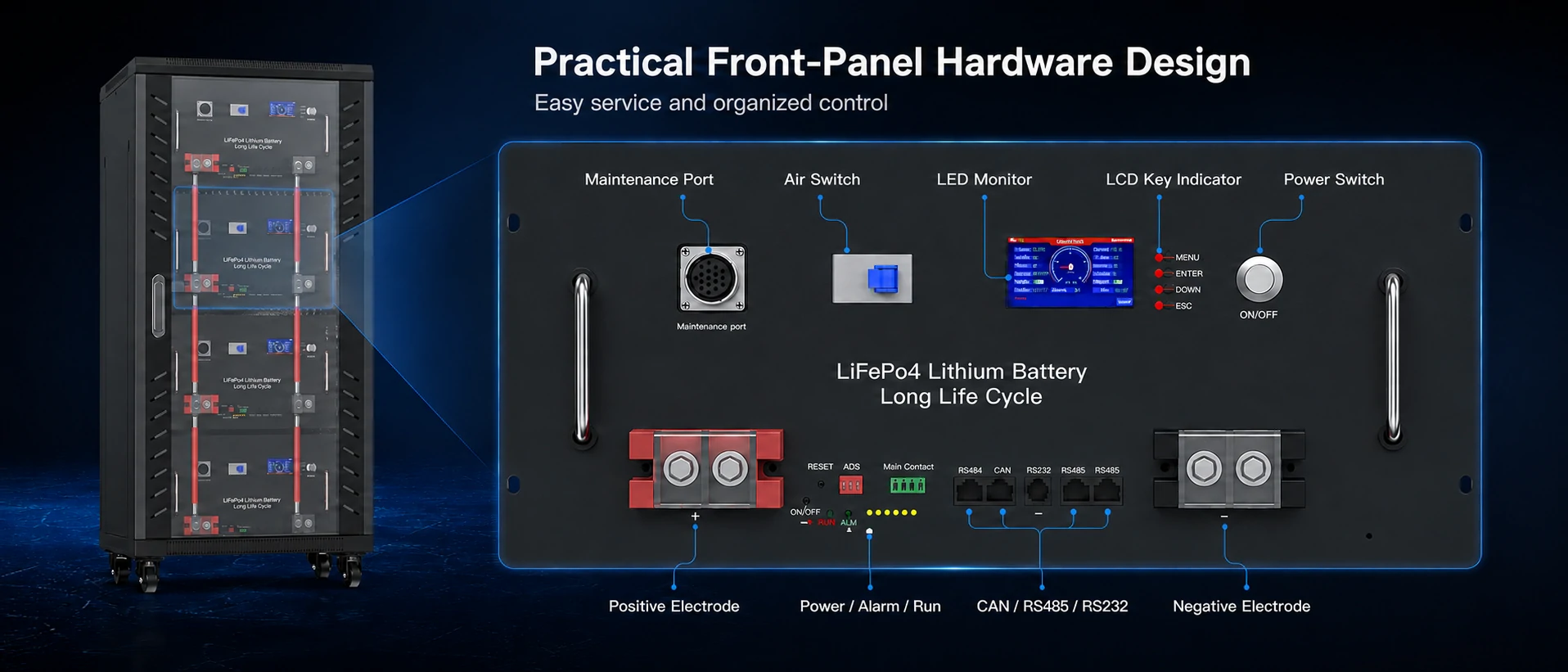

Conception matérielle pratique pour l'installation et la maintenance
Chaque module de batterie est conçu avec un 200A terminal mural, 200A Interrupteur pneumatique, interrupteur souple circulaire 6 A, port de maintenance et boîtier noir : ces caractéristiques matérielles facilitent l’installation, l’inspection et la maintenance du système.
Le 200A Le terminal prend en charge le raccordement de batteries à courant élevé, tandis que l'interrupteur pneumatique et le port de maintenance simplifient l'inspection et la maintenance du système. Pour les projets d'armoires rack, ces fonctionnalités matérielles en façade facilitent l'utilisation et la gestion de la batterie en situation réelle.
Fonctionnement fiable dans les environnements de stockage courants
Chaque module de batterie supporte une charge de 0 °C à 55 °C et une décharge de -20 °C à 60 °C. Cette plage de fonctionnement rend le système adapté à de nombreux environnements de stockage d'énergie intérieurs ou protégés, notamment les garages, les locaux techniques, les salles de télécommunications, les salles d'équipements et les armoires à batteries fermées.
Avant installation, la batterie doit être stockée dans un endroit propre, sec et à température contrôlée. La température de stockage recommandée est de 0 °C à 45 °C pendant un mois, de 0 °C à 35 °C pendant trois mois et de 0 °C à 25 °C pendant six mois.
OEM ODM Personnalisation des armoires à batteries pour les clients de projets
Avepower supports OEM et ODM Personnalisation pour les distributeurs, installateurs, grossistes et développeurs de projets. Le système de batteries en rack peut être adapté aux exigences de marque, aux protocoles de communication de l'onduleur, à l'agencement du rack, à la configuration de capacité et aux besoins de documentation du projet.
Les options de personnalisation peuvent inclure l'apparence du boîtier, la conception des étiquettes, le logo, l'emballage, le protocole de communication, la disposition du panneau avant, la configuration de la capacité, la conception du câblage et l'assistance technique spécifique au projet.
Applications appropriées
Le Avepower 20kWh Ce système de batteries convient aux projets nécessitant une grande capacité de stockage, une installation propre en armoire, la communication avec l'onduleur et des possibilités d'extension future. Il peut être utilisé comme armoire de stockage solaire, système d'alimentation de secours ou solution de stockage basse tension pour diverses applications résidentielles et commerciales de petite taille.
Spécifications du produit
| Articles | Valeur |
|---|---|
|
Type de système |
Armoire rack LiFePO4 Système de batterie |
|
Configuration de l'armoire |
4 × 51.2V 280Ah Modules de batterie |
|
Tension |
51.2V |
|
Énergie nominale calculée |
20kWh |
|
Capacité du système |
1120 Ah avec 4 modules en parallèle |
|
Énergie du module de batterie |
5kWh-Classe |
|
Portée de tension |
36.8V ~ 58.4V |
|
Courant de charge standard |
56 A par module, 0 °C–10 °C |
|
Max Courant de charge |
150 A par module, 10 °C–45 °C |
|
Courant de décharge standard |
140 A par module |
|
Courant de décharge maximum |
200A par module |
|
mode de charge |
CC-CV |
|
Communication |
CAN/ RS485/ RS232 |
|
Cycle de vie |
＞ 8000（ @25℃， 80% DOD） |
|
Parallélisme maximal |
unité 16 |
|
La vie conçue |
10 + ans |
Compatibilité des onduleurs
Nos batteries sont conçues pour fonctionner parfaitement avec la plupart des grandes marques d'onduleurs. Vous pouvez les installer en toute confiance, sachant qu'elles s'intègrent facilement à votre système solaire ou électrique existant pour un stockage d'énergie fiable.
Seuls quelques modèles d'onduleurs compatibles courants sont répertoriés ici. Pour la liste complète ou pour vérifier un modèle spécifique, veuillez consulter le site web. Avepower Liste de compatibilité des onduleurs.
FAQ
Trouvez ci-dessous des réponses rapides aux questions les plus fréquentes et découvrez comment cela peut transformer votre consommation d'énergie.
Avec plus de 8 000 cycles à 80 % DoD Avec une durée de vie prévue de plus de 10 ans à 25 °C, cette batterie est conçue pour une fiabilité à long terme.
Oui, la batterie prend en charge jusqu'à 16 unités connectées en parallèle, permettant une extension de capacité jusqu'à 260.kWh.
Le système dispose de fonctions intelligentes de diagnostic des pannes et d'isolation des modules qui détectent et isolent automatiquement tout module anormal afin de protéger la stabilité globale du système.
Le produit est certifié CE. UN38.3et les fiches de données de sécurité (FDS), garantissant la conformité aux normes internationales de sécurité et de transport.
Oui. Avepower supports OEM/ODM Personnalisation de l'apparence de l'armoire, de la configuration de capacité, du protocole de communication, des étiquettes, du logo, de l'emballage et de la documentation du projet.
Veuillez indiquer la capacité cible, la marque et le modèle de l'onduleur, le pays du projet, le scénario d'application, la quantité requise, les exigences de communication et tout besoin de personnalisation de marque ou d'armoire.
